您的當前位置:首頁 > 產品知識 > 更多產品知識 > 解讀簡擺顎式破碎機的兩種結構
作者：紅星機器 發布時間：2017-09-02 09:39:52

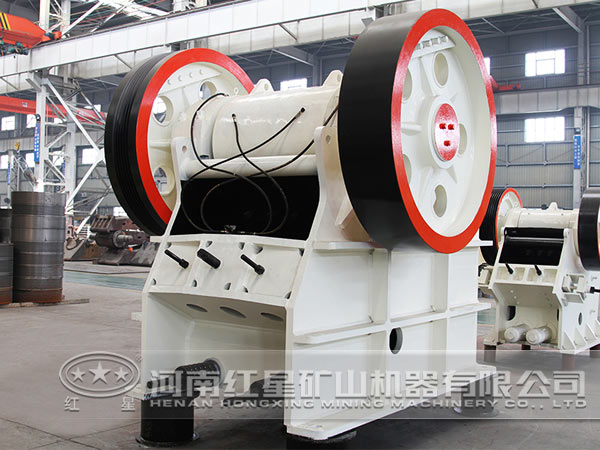

簡擺顎式破碎機為大型復擺式，廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業，處理粒度大，抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。簡擺顎式破碎機常見的有兩種結構：通用結構和液壓型結構，下面對這兩種結構作詳細介紹。
1、通用結構
定顎、動顎上都裝有襯板，襯板上有齒牙，有助于破碎物料。心軸的兩端有軸承支承，其上安有連桿。連桿的連桿頭與桿身分開制造。電動機通過V帶帶動帶輪和偏心軸。在連桿下方的凹槽中，裝有推力板支座，前推力板及后推力板分別支承于支座上。破碎腔的側壁上安有用螺釘或楔條固定的錳鋼側襯板。動顎襯板下方支承在動顎下部的凸臺上，上方由楔塊壓緊。
為了防止破碎機超負荷運行導致破碎機損壞，在零件設計計算時，將后推力板制成較薄弱的一個環節，過負荷時使它首先折斷，以保護軸承及機器其他部分不受損害。通常后推力板用鑄鐵制成，并在中間鉆孔或切槽來減小其斷面尺寸，過載時它們首先診斷。這種保險裝置的缺點是出現事故后處理較為復雜，停車時間較長。
2、液壓型結構
改型簡擺顎式破碎機的排料口、保險裝置均由液壓系統組合而成。液壓調節排料口裝置，利用液壓油缸和柱塞來調節排料口的寬度，用手動油泵或電動油泵向液壓缸供油，柱塞按要求將推力板推至所需位置后，插入墊板，在機器上工作時，墊板承受后推力板的壓力，而柱塞及液壓油缸不再承受壓力。
該型破碎機有液壓保險裝置，液壓連桿裝置。這種連桿上有一個液壓油缸和活塞，油缸與連桿上部連接，活塞與連桿下部連接。當出現過載時，通過液壓保險裝置可起到保險作用，且可不用停機。
紅星機器是國內規模較大的礦山機械設備生產廠家之一，為用戶提供的顎式破碎機性能更高、價格實惠，歡迎有需要的用戶咨詢、訂購，我們的服務保證令用戶滿意。
