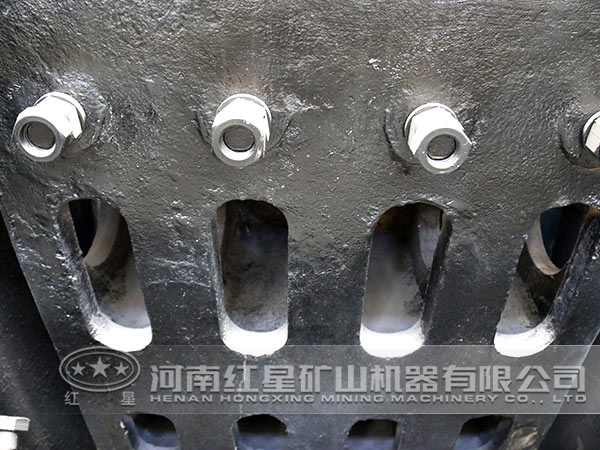

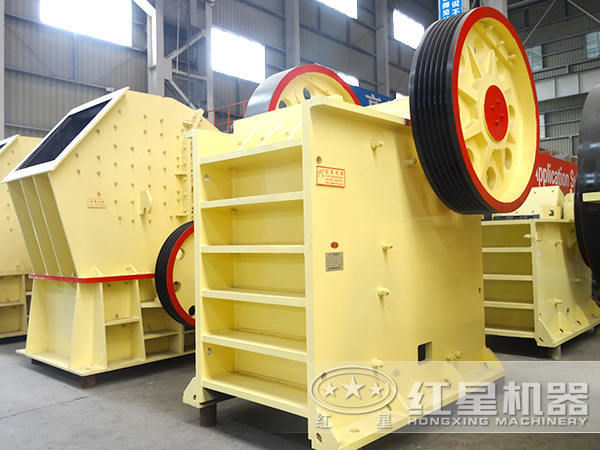

外動顎破碎機具有破碎比大、外形低矮和易損件壽命長的特點，外動顎破碎機破碎比大，可以簡化破碎流程，外形低矮，降低了工程施工量。

如果想要了解更多顎式破碎機信息，請點擊：http://www.dg8688.com/products/71.html

外動顎破碎機的工作原理

在粉碎機構學理論研究的基礎上，設計了創新的機構，改變了100多年傳統統的機構設計，破碎設備的結構與傳統的顎破完全不同。外動顎破碎機由傳動部(電動機、三角皮帶)、機架部、動顎部、調整部、可調顎部、拉緊部和潤滑系統等組成。電動機經三角皮帶通過皮帶輪驅動偏心軸，通過邊板將偏心軸的偏心轉動傳到外側的動顎上，變成動顎的周期性擺動，使落入動顎與可調顎組成的破碎腔中的物料受到擠壓、劈裂和彎曲的作用而被破碎，經破碎后的物料由排料口排出。

外動顎破碎機具有如下特點

1、機構設計新穎。

新型外動顎勻擺鄂式破碎機,改變了沿用100多年來傳統復擺顎破以四連桿機構中的連桿作為動顎的傳統設計。將四連桿機構中的連桿做為破碎機的邊板。動顎與連桿分離，使連桿的運動特征已不再約束動顎的運動特征，針對不同的應用場合和不同的破碎物料性質，只要改變機構參數，就可以調整動顎運動軌跡，滿足不同需求。

2、結構特別。

a、破碎腔呈傾斜狀態：降低設備高度；

b、負懸掛大傳動角機構，傳動效率高；

c、可調顎由懸掛軸懸掛在機架上，下部通過肘板與機架相連，用調整墊片控制排礦粒度；

d、采用串級破碎腔，共用l套四連桿機構，實現大破碎比。

e、外動顎：動顎位于破碎腔的外側，外側動顎的周期運動有助于給料和排料；

3、性能優良。

a、破碎比大，可簡化破碎流程。研制成功大破碎比顎式破碎機系列，破碎比高達15～20，是傳統顎式破碎機礦石普氏硬度廠的3～4倍，大大簡化了破碎工藝流程。由于工藝流程短，需配備的設備臺數減少，需設置的輔助操作崗位也必然少；設備配置需要的高差降低，土建和施工工程量減少，總圖和工藝配置簡單；大幅度節省設備、廠房投資；運營成本大大降低。大破碎比顎式破碎機礦石普氏硬度廠的研制成功實現了破碎領域長期想根本簡化破碎工藝流程，用一段取代傳統二段或三段破碎的奮斗目標；

b、外形低矮。外動顎碎石機及負懸掛的結構設計，大大降低了帶輪和飛輪的高度和整機高度，比同規格傳統顎式破碎機礦石普氏硬度，低1／4-1／3；傾斜腔的結構設計和喂料設備平面工藝配置大大降低了喂料高度和土建工程量。

c、襯板壽命長。由于動顎運動軌跡理想，磨損方向的分量很小，襯板磨損顯著降低，襯板壽命提高3—5倍以上。
